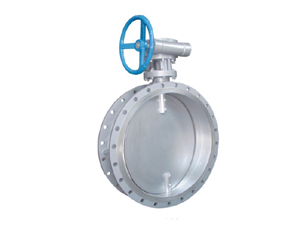

通風蝶閥

通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。
結構特點
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響
用途：
本蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
工作原理：
通風蝶閥由電動機帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
目前 ,襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應_、高壓及_、抗磨損等行業?，F有一種比較_的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有_，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
通風蝶閥分類
1、按結構形式分類
（1）中心密封蝶閥
（2）單偏心密封煤閥
（3）雙偏心密封蝶閥
（4）三偏心密封跺閥
2、按密封面材質分類
（1）軟密封蝶閥。
1）密封副由非金屬軟質材料對非金屬軟質材料構成。
2）密封副由金屬硬質材料對非金屬軟質材料構成。
（2）金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
3、通風蝶閥按密封形式分類
（1）強制密封蝶閥
1）彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生
2）外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生
（2）充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生
（3）自動密封蝶閥。密封比壓由介質壓力自動產生。
4、通風蝶閥按工作壓力分類
（1）真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。
（2）低壓蝶閥。公稱壓力PN＜1．6MPa的蝶閥。
（3）中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。
（4）高壓碟閥。公稱壓力PN為10。0--80．0MPa的蝶閥。
（5）超高壓蝶閥。公稱壓力PN＞100MPa的蝶閥。
5、通風蝶閥按工作溫度分類
（1）高溫蝶閥。t＞450 ℃的蝶閥
（2）中溫碟閥。120 C＜t＜450 C的蝶閥
（3）常溫蝶閥。一40C＜t<；120 C的蝶閥
（4）低溫蝶閥。一100＜t＜一40 C的蝶閥
（E）超低溫蝶閥。t＜一100 C的蝶閥
6、通風蝶閥按連接方式分類
（1）對夾式蝶閥
（2）法蘭蝶閥
（3）支耳式蝶閥
（4）焊接式蝶閥
